Описание

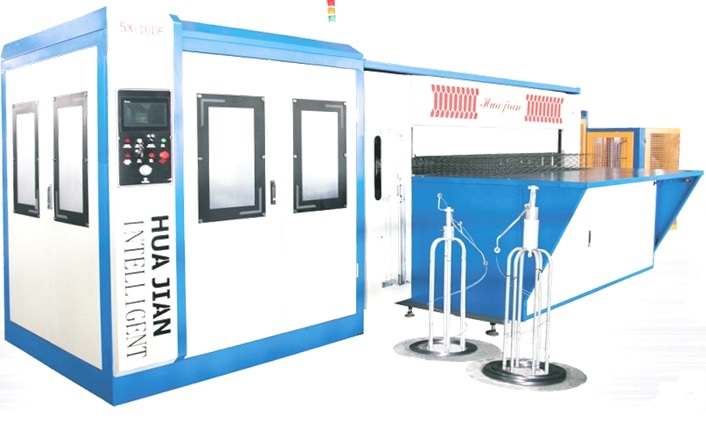

Автоматическая линия SX100F/100FS предназначена для комплексного производства пружинных блоков «LFK». Станок работает только со стальной пружинной проволокой. В станке для навивки пружин используется два вида стальной пружинной проволоки диаметром 1.9-2.2 мм для навивки пружин LFK и диаметром 1.3 мм для сшивания пружин в пружинный блок LFK. Станок стабилен в работе, имеет низкий уровень шума. Обслуживается одним человеком.
Проволока диаметром 1.9-2.2 мм с разматывающего устройства попадает в навивочную машину. В процессе навивки формируется пружина, поочерёдно завязываются узлы на опорных витках, термообрабатывается и конвейером подаётся на лоток для сшивной машины. По мере заполнения лотка происходит сшивание пружин в единый ряд проволокой диаметром 1.3 мм с разматывающих устройств. Ряд сшитых пружин передвигается вперёд, далее процесс происходит по циклу.
Проволока диаметром 1.9-2.2 мм с разматывающего устройства попадает в навивочную машину. В процессе навивки формируется пружина, поочерёдно завязываются узлы на опорных витках, термообрабатывается и конвейером подаётся на лоток для сшивной машины. По мере заполнения лотка происходит сшивание пружин в единый ряд проволокой диаметром 1.3 мм с разматывающих устройств. Ряд сшитых пружин передвигается вперёд, далее процесс происходит по циклу.
Характеристики
| Модель | SX-100F |
| Производительность | 90 пружин/мин. |
| Тип пружины | LFK |

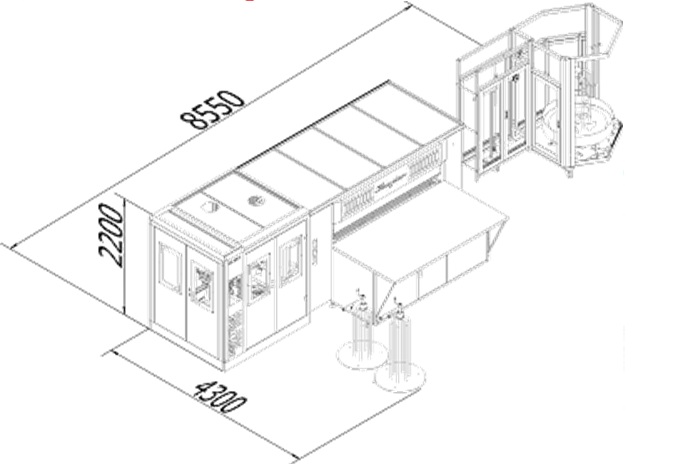

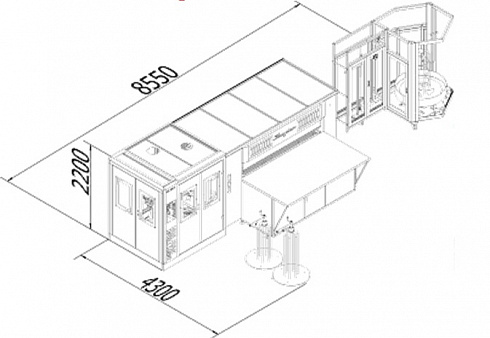

| Габариты | 4300*8550*2200 |
| Диаметр пружинной проволоки, мм | Пружина 1.9-2.2 спираль 1.3 |
| Расход воздуха, куб.м/час | 3 |
| Высота пружин | 100-170 |
| Диапазоны опорных витков | 80-87, 65, 75 |
| Количество витков в пружине | 4-6 |
| Макс. ширина блока, мм | 2000 |
| Мощность, кВт | 30 |
| Масса, кг | 5360 |
| Требования к электрической сети | 380 Вольт, 50 Гц, 3 фазы |
