Описание

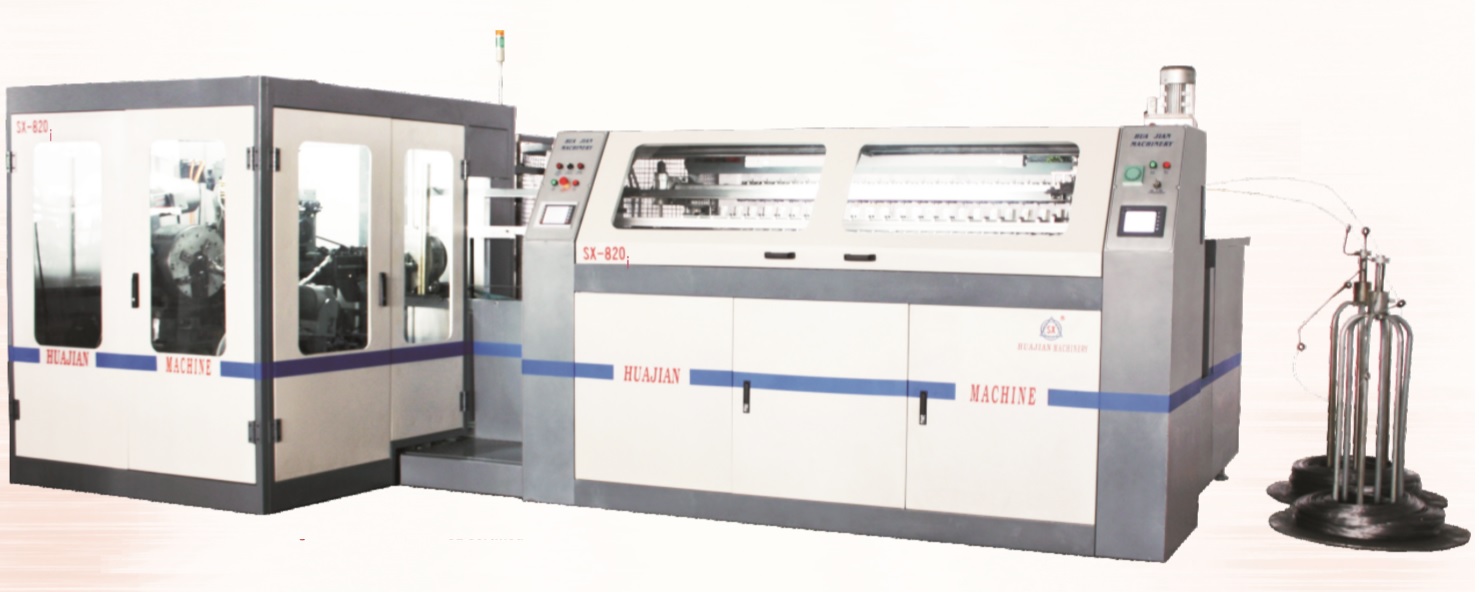

Автоматическая линия SX-820i предназначена для комплексного производства пружинных блоков «Боннеля». Станок работает только со стальной пружинной проволокой. В станке для навивки пружин используется два вида стальной пружинной проволоки диаметром 1.9-2.4 мм для навивки пружин Боннеля и диаметром 1.3-1.5 мм для сшивания пружин в пружинный блок Боннеля. Станок стабилен в работе, имеет низкий уровень шума. Обслуживается одним человеком.
Принцип действия
Проволока ф 1.9-2.4 мм с разматывающего устройства попадает в навивочную машину. В процессе навивки формируется пружина, поочерёдно завязываются узлы на опорных витках, термообрабатывается и конвейером подаётся на лоток для сшивной машины. По мере заполнения лотка происходит сшивание пружин в единый ряд проволокой диаметром 1.3-1.5 мм с разматывающих устройств. Ряд сшитых пружин передвигается вперёд, далее процесс происходит по циклу.
Принцип действия
Проволока ф 1.9-2.4 мм с разматывающего устройства попадает в навивочную машину. В процессе навивки формируется пружина, поочерёдно завязываются узлы на опорных витках, термообрабатывается и конвейером подаётся на лоток для сшивной машины. По мере заполнения лотка происходит сшивание пружин в единый ряд проволокой диаметром 1.3-1.5 мм с разматывающих устройств. Ряд сшитых пружин передвигается вперёд, далее процесс происходит по циклу.
Характеристики
| Модель | SX-820i |
| Производительность | 80 пружин/мин. |
| Тип пружины | Боннель |

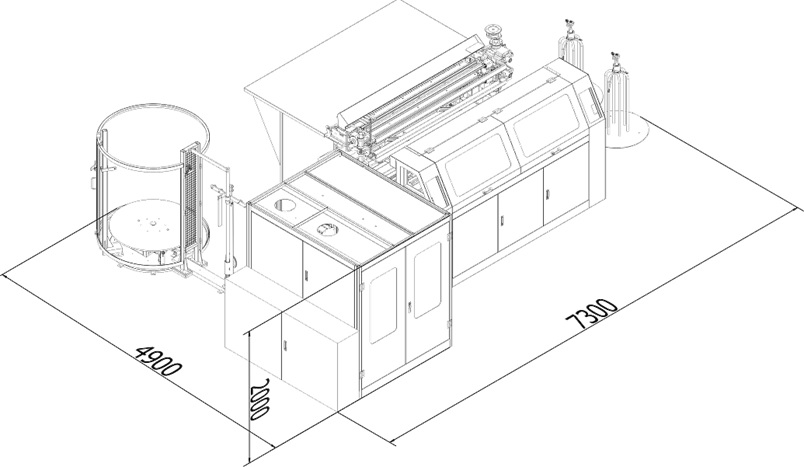

| Габариты | 4900*7300*2000 |
| Диаметр пружинной проволоки, мм | Пружина 1.9-2.4 спираль 1.3-1.5 |
| Высота пружин | 80-200 ниже 80 спец.заказ |
| Диапазоны опорных витков | 65-72, 75-90, 82-92 |
| Количество витков в пружине | 4-7 |
| Макс. ширина блока, мм | 2000 |
| Мощность, кВт | 30 |
| Масса, кг | 5355 |
| Требования к электрической сети | 380 Вольт, 50 Гц, 3 фазы |
